Принципиальная схема приемника импульсных ИК сигналов показана на рис. 35. Его выход может быть подключен ко входу цифровой КМОП-микросхемы непосредственно. Если фотоголовка должна быть удалена от цифрового анализатора, а емкость соединяющего их кабеля превысит 100...200 пФ, фотоусилитель потребуется дополнить буферным усилителем. Таким, например, как на рис. 36, а (усилитель-инвертор) или на рис. 36, б. Емкостная нагрузка фотоголовки с таким усилителем на выходе может быть увеличена до 0,01 мкФ.

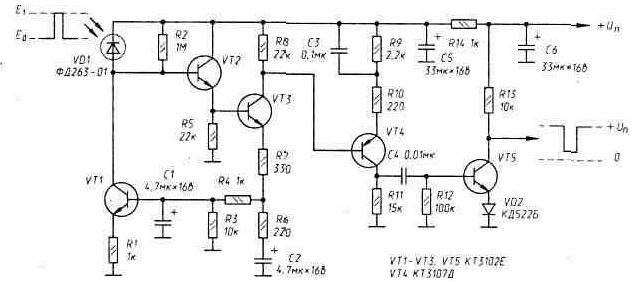

Рис. 35. ИК приемник на транзисторах

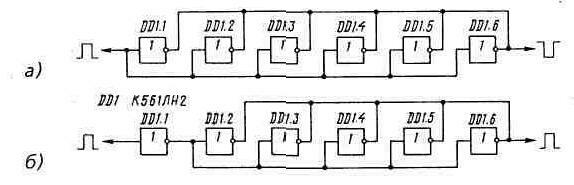

Рис. 36. Усилители мощности в КМОП-технике

Таблица 7

Фотодиод ФД263-01 можно заменить на ФД320. А при наличии хорошего оптического концентратора - почти на любой из указанных в приложении 2.

ИК приемник сохраняет работоспособность при изменении напряжения источника питания Uпит в широких пределах. Зависимость потребляемого им тока Iпотр от напряжения питания показана в таблице 7.
