Радиопередатчик с ЧМ в диапазоне частот 100-108 МГц

   Этот радиомикрофон работает в диапазоне 100-108 МГц с частотной модуляцией. Дальность приема сигнала составляет около 50 м. Питание устройства осуществляется от источника питания от 1,5 до 9 В.
   Передатчик состоит из однокаскадного усилителя звуковой частоты и однокаскадного генератора высокой частоты. Задающий генератор собран по распространенной схеме. Частота несущей определяется элементами С4, L1, С5 и межэлектродными емкостями транзистора VT2. Модулирующий усилитель выполнен на транзисторе VT1 типа КТ315. Усиленный сигнал через конденсатор С2 поступает на эмиттер транзистора VT2 типа КТ315. Модулирующее напряжение вызывает изменение емкости перехода база-эмиттер транзистора VT2 и, тем самым, осуществляет частотную модуляцию задающего генератора. Сигнал с генератора через конденсатор С6 поступает в антенну, в качестве которой используется отрезок провода длиной 10-40 см.

Радиопередатчик с ЧМ в диапазоне частот 100-108 МГц

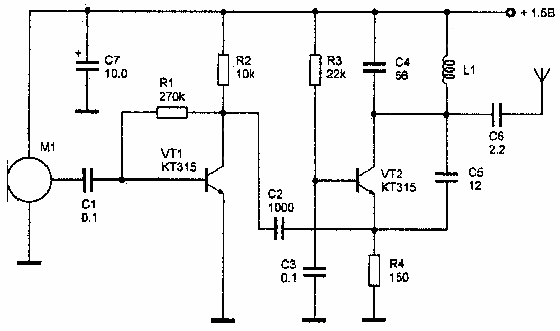

Рис. 1 Радиопередатчик с частотной модуляцией

   Катушка L1 бескаркасная, намотана на оправке диаметром 3 мм и содержит 4 витка провода ПЭВ 0,6 мм, шаг намотки 2 мм. Настройка радиомикрофона заключается в сжатии или растяжении витков катушки L1 для приема сигнала в свободном от вещательных станций участке УКВ диапазона вещательного приемника.

Андрианов В.И., Бородин В.А., Соколов А.В. "Шпионские штучки и устройства для защиты объектов и информации", 1996 г., стр.52
