Устройство представляет собой маломощный передатчик, работающий в диапазоне УКВ ЧМ с использованием частотной модуляции. Дальность действия передатчика около 100 м.
   Особенность схемы состоит в том, что передатчик, собранный на транзисторе VT1 типа КТ315, питается от телефонной линии, используя ее в качестве антенны, а частотная модуляция осуществляется путем изменения емкостей переходов этого транзистора при изменении питающего напряжения.

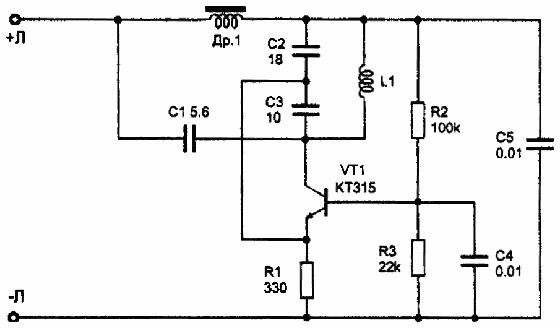

Рис. 1 Телефонный ретранслятор УКВ диапазона

   Задающий генератор выполнен на транзисторе VT1 по схеме с общей базой. Напряжение обратной связи поступает на его эмиттер с делителя, состоящего из конденсаторов С2 и С3. Частоту задающего генератора определяют конденсаторы С2, С3, катушка L1 и межэлектродные емкости транзистора VT1. С коллектора транзистора VT1 сигнал через конденсатор С 1 поступает в линию, провод которой используется в качестве антенны. Дроссель Др1 служит для разделения ВЧ и НЧ составляющих сигналов.
     Катушка L1 бескаркасная, диаметром 4 мм, содержит 6-7 витков провода ПЭВ 0,3. Дроссель Др1 индуктивностью не менее 30 мкГн типа ДПМ 0,1.
   Настройка передатчика заключается в подборе сопротивления резисторов R2 или R3 для получения максимального излучения. Контур передатчика настраивают растяжением или сжатием витков катушки L1 на свободный участок УКВ ЧМ диапазона.

Андрианов В.И., Бородин В.А., Соколов А.В. "Шпионские штучки и устройства для защиты объектов и информации", 1996 г., стр.76
