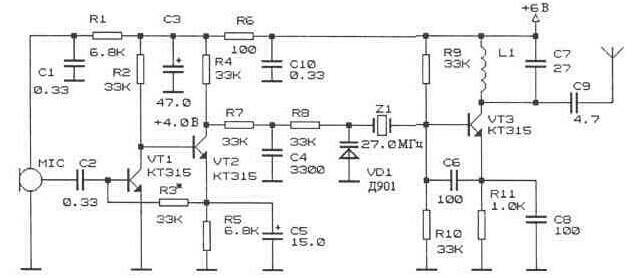

На рис. 3.5 представлена схема простого ЧМ передатчика на трех транзисторах.

Рис. 3.5

Мощность передатчика не превышает нескольких милливатт, а рабочая частота определяется частотой примененного кварцевого резонатора. В качестве микрофона используется микрофон электретного типа (МКЭ-3 или аналогичный). Питание на микрофон поступает через фильтр, состоящий из резистора R1 и конденсатора С1. Напряжение звуковой частоты через конденсатор С2 поступает на вход усилителя звуковой частоты. Усилитель собран на транзисторах VT1 и VT2. Режим работы по постоянному току устанавливается и поддерживается за счет отрицательной обратной связи через резистор R3. Конденсатор С5 ослабляет действие отрицательной обратной связи на звуковых частотах. Усиленный сигнал звуковой частоты через RC фильтр низкой частоты, выполненный на элементах R7, R8 и С4, поступает на варикап VD1. Под действием переменного напряжения звуковой частоты изменяется емкость варикапа, включенного последовательно с кварцевым резонатором Z1. При этом происходит модуляция частоты генератора, собранного на транзисторе VT3. Кварцевый резонатор может иметь частоту 26,960...27,280 МГц или 8987...9093 кГц. В последнем случае генератор будет возбуждаться на третьей механической гармонике кварцевого резонатора. Контур в коллекторной цепи транзистора VT3 настраивается на рабочую частоту 27 МГц путем подбора конденсатора С7 и растяжением витков катушки L1. Катушка L1 наматывается проводом ПЭВ 0,8 мм на оправке диаметром 8 мм и содержит 10 витков. Высокочастотный сигнал поступает в антенну через конденсатор связи С9. В качестве антенны используется кусок провода 100... 150 см.
Настройка передатчика сводится к подбору величины сопротивления резистора R3, при котором на коллекторе транзистора VT2 установится напряжение около 4 вольт, а также к настройке выходного контура по максимуму излучения. Настройка контура производится путем сжатия и растяжения витков катушки L1.
