Пробник - индикатор

Пробник - индикатор

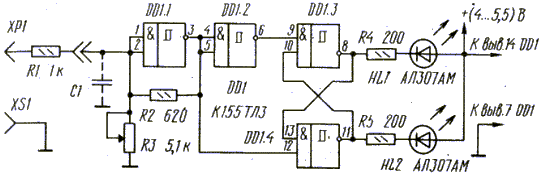

Описываемый пробник-индикатор позволяет определить Характер неисправности в кабелях (жгутах) и место обрыва в них, проверить исправность конденсаторов, диодов, р-n переходов транзисторов и тиристоров, цепей питания микросхем ТТЛ-серий, подобрать диоды, варикапы по номинальной емкости, контролировать емкость монтажа и логические уровни. Пробник-индикатор применим при изготовлении и эксплуатации радиоэлектронной аппаратуры и, в частности, для "оперативного .определения характера и места неисправности в кабельных соединениях. В последних наиболее часто встречаются обрывы, возникающие вблизи разъемов, соединительных плат, колодок и т. д. Отыскать их традиционными методами - с помощью омметров и пробников различных конструкций затруднительно, так как они позволяют лишь установить факт неисправности вплоть до отдельного проводника, но без указания места неисправности. Принцип действия пробника-индикатора основан на использовании межпроводниковой емкости кабеля (жгута) или межэлектродных емкостях радиоэлементов в качестве частотозадающей емкости генератора импульсов. Наличие или отсутствие колебаний фиксируется по состоянию светодиодов. Чувствительность пробника составляет единицы пикофарад. Он состоит из генератора импульсов (образован одновибратором DD1.1, емкостью исследуемой цепи, резисторами R2..R3), инвертора DD1.2, RS-триггера DD1.3, DD1.4 и индикатора на светодиодах HL1, HL2 с ограничительными резисторами R4, R5. Когда вход пробника никуда не подключен, из-за входной емкости Свх и резистора обратной связи R2 генератор импульсов возбуждается и вырабатывает импульсы с частотой следования f=0,7/R2Свх [I]. При этом RS-триггер периодически (с частотой f) меняет .свое состояние. Следовательно, светодиоды HL1 и HL2 будут светиться. С помощью резистора R3 можно изменить режим работы генератора. При малых значениях сопротивления резистора вход пробника (выводы 1, 2 DD1.1) окажется подключенным к. общему проводу. А это значит, что генератор импульсов не возбудится и на его выходе (на выводе 3 DD1.1) будет уровень логической 1, поступающий на вход инвертора (DD1.2), с выхода которого уровень логического 0 переводит RS-триггер (DD1.3, DD1.4) в единичное состояние - светится только светодиод HL2. При больших значениях сопротивления резистора R3 частота генерации генератора импульсов будет максимальной и, когда длительность импульсов окажется равной времени задержки инвертора (DD1.2), RS-триггер перейдет в нулевое состояние -светится только светодиод HL1. Если в этот момент параллельно резистору R3 (т. е. к входу пробника) подключить емкость значением от единиц пикофарад и более, возрастет длительность импульсов и, следовательно, будут светиться оба светодиода HL1 и HL2 [2]. Резисторы R4 и R5 ограничивают ток светодиодов HL1 и HL2. Резистор R1 используется только при работе пробника в качестве индикатора логических уровней.

Пробник - индикатор

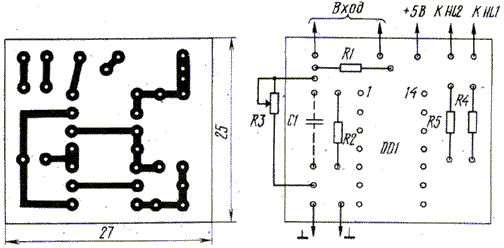

В приборе применены резисторы СП3-4 (R3) и МЛТ (R1, R2, R4, R5). Микросхему К155ТЛ3 можно заменить на К155ТЛ1, включенную совместно с К155ЛАЗ (К155ЛА1 и т. п.) или на две К155ТЛ1. Светодиоды АЛ307АМ заменимы на АЛ307, АЛ 102 с любыми буквенными индексами. Налаживание пробника сводится к получению устойчивой генераций импульсов генератором при отключенном входе. Для этого, изменяя сопротивление резистора R3, добиваются- одновременного свечения светодиодов HL1, HL2. Если этого сделать не удается, параллельно резистору R3 включают конденсатор емкостью 10...75 пф (на схеме показан пунктирной линией). Затем надо перевести движок резистора R3 в крайние положения и убедиться в погасании светодиодов. Работоспособность пробника-индикатора сохраняется при напряжении питания 4...5,5 В. Потребляемый ток не превышает 50. мА. Перед работой пробник настраивают. Плавно изменяя сопротивление резистора R3, добиваются, чтобы светился только светодиод HL1, причем положение движка R3 фиксируют в момент погасания светодиода HL2. Для определения характера неисправности и места обрыва в кабеле к контактам разъема на одной стороне кабеля поочередно подключают общий провод пробника, а с другой стороны к одноименным контактам разъема - щуп. При исправных проводниках светится только светодиод HL2. Затем общий провод -пробника подключают к экрану или к заведомо исправному проводнику, а щупом поочередно касаются каждого проверяемого контакта разъема. Свечение только светодиода HL1 указывает на обрыв вблизи разъема. Свечение светодиода HL2 свидетельствует о том, что проверяемая цепь гальванически соединена с экраном. При необходимости кабель проверяют с двух сторон. Если требуется определить, существует ли обрыв в жгуте, проверку делают со стороны разъема Общий провод пробника подключают к экрану или корпусу устройства, по которому проложен жгут, а щуп поочередно присоединяют к каждому проверяемому Контакту Свечение только светодиода HL1 говорит об обрыве вблизи контактов разъема. Проверка возможна при распаянном жгуте, так как опасность пробоя элементов устройства практически отсутствует - напряжение на входе пробника около 1 В. При проверке конденсатора последний подключают к входу пробника. Если элемент исправен, светятся (пои большом значении емкости - попеременно) оба светодиода. Свечение только одного HL2 указывает на наличие пробоя, .только HL1 - на обрыв одного из выводов Конденсаторы ЭТО и им подобные нужно- подключать выводом "минус" к общему проводу проводника Исследуемые конденсаторы могут иметь емкость от единиц пикофарад до нескольких тысяч микрофарад. При значениях более сотен пикофарад движок резистора R3 следует установить в верхнее по схеме положение. Конденсаторы перед проверкой необходимо разрядить Исправность диодов (варикапов, стабилитронов и до ) проверяют следующим образом. Предварительно фиксируют положение движка резистора R3 в момент погасания светодиода HL2. Если при подключении диода анодом к щупу пробника, а катодом к общему проводу светится лишь светодиод HL1, а при обратном включении - оба светодиода, то исследуемый элемент исправен В том случае, когда необходимо к этому диоду подобрать Другие с такой же- емкостью, то, не отсоединяя его резистором R3 добиваются момента погасания светодиода HL2. Остальные диоды при обратном их подключении не должны вызывать свечения светодиода HL2 Исправность р-n переходов транзисторов, тиристоров и Цепей питания микросхем ТТЛ- серий контролируют так же, как и диодов. Для проверки емкости монтажа к входу пробника сначала присоединяют конденсатор, емкость которого соответствует допустимому значению емкости монтажа, и резистором R3 добиваются погасания светодиода HL2. Затем вместо конденсатора подключают участок проверяемой цепи. Свечение обоих светодиодов указывает на превышение значения номинальной емкости монтажа. При использовании пробника в качестве индикатора логических уровней к щупу пробника подключают резистор R1 (можно сделать отдельный вход). Подав на вход индикатора напряжение, соответствующее уровню логического 0, резистором R3 добиваются погасания светодиода HL1. Свечение только светодиода HL2 указывает на то, что на входе индикатора присутствует уровень логического 0, свечение только светодиода HL1 свидетельствует о наличии уровня логической 1. Если одновременно зажжены оба светодиода, то это указывает на неопределенность. Область применения пробника-индикатора может быть расширена в зависимости от характера выполняемых работ.
