Нормированные значения внешних воздействующих нагрузок

    Следует заметить, что определение параметров выбранной для повторения ТА и расчет ее основных геометрических соотношений еще не гарантируют уверенного приема в течение длительного промежутка времени и в различных условиях климатических воздействий. На садовых и приусадебных участках и в фермерских хозяйствах ТА должна быть рассчитана применительно к реальным условиям эксплуатации. Все основные электромагнитные параметры ТА не должны ухудшаться при атмосферных воздействиях, которые в нашей стране отличаются большим многообразием. К наиболее серьезным климатическим воздействиям следует отнести ветровые нагрузки, осадки в виде дождя и мокрого снега и гололед.

    При сильном ветре происходит колебание ТА вместе с кабелем снижения и другими ее частями относительно друг друга, если конструкция не обеспечивает достаточной жесткости. Такие колебания приводят к значительным и периодическим изменениям диаграммы направленности как в горизонтальной, так и в вертикальной плоскостях, а следовательно к паразитной амплитудной модуляции принимаемого сигнала. В результате в антенне происходит интерференция случайных сигналов, изменение суммарного сигнала и ухудшение изображения.

    Для уменьшения воздействия ветровых нагрузок радиолюбителям следует изготавливать антенно-мачтовое устройство с минимальной парусностью и с максимальной жесткостью. Заметим, что раскачивание ТА во время сильного ветра приводит также к возникновению контактных помех, которые можно устранить только созданием надежных контактов, стабилизации антенны на мачте с помощью оттяжек и прочного крепления всех элементов конструкции.

    Во всех климатических зонах страны наблюдается температура окружающей среды, при определенных значениях которой создаются условия конденсации влаги на элементах ТА. Если вода попадает в сочленение ТА и особенно внутрь фидера, то уровень согласования ТА может упасть до нуля и на экране телевизора изображения не будет.

    Значительные искажения на экранах телевизионных приемников могут возникать при атмосферных осадках в виде мокрого снега, который опаснее капель дождя в силу того, что мокрый снег налипает на антенну большими массами. Это приводит к изменению распределения тока в антенне и сильным отражениям на проводниках. В результате происходит изменение входного сопротивления, ухудшение согласования ТА с фидером и серьезные искажения диаграммы направленности.

    Необходимо обратить также внимание на такое частое атмосферное явление, как оледенение, которое может не только изменить конфигурацию антенного полотна, но и существенно изменить основные электромагнитные параметры антенного устройства. Лед в отличие от дождя и мокрого снега при низкой температуре обладает хорошими диэлектрическими свойствами (е = 3,2) и малыми потерями. При оледенении проводников происходит так называемое укорочение волны, понижение резонансной частоты в сторону более низких частот. Особенно сильно направленные свойства антенны меняются у антенн типа «волновой канал», в которых они зависят от фазировки токов на приемных элементах (излучателях).

    При разработке, изготовлении и эксплуатации наружных антенн всех видов необходимо учитывать, что эти изделия электротехники находятся в особых условиях температурных воздействий, механических нагрузок и повышенной влажности. Неправильная оценка механических и климатических нагрузок — основная причина повреждений и преждевременного выхода из строя приемных антенн. На устойчивую и качественную работу антенных устройств существенное влияние оказывают также условия эксплуатации, нормативные параметры которых оговорены в соответствующих государственных стандартах.

    Изделия электротехники производственно-технического назначения и народного потребления, изготавливаемые для нужд народного хозяйства промышленными предприятиями, классифицируются по условиям применения в определенных климатических зонах, и для них установлены требования и нормы по стойкости к внешним воздействиям. Знание этих норм и правил позволит радиолюбителям правильно изготовить антенное устройство в своей мастерской. Исполнения для различных климатических районов, категории размещения, условия эксплуатации для всех видов машин, приборов и других технических изделий народнохозяйственного, культурно-бытового назначения, хозяйственного обихода и общего назначения установлены ГОСТ 15150—89.

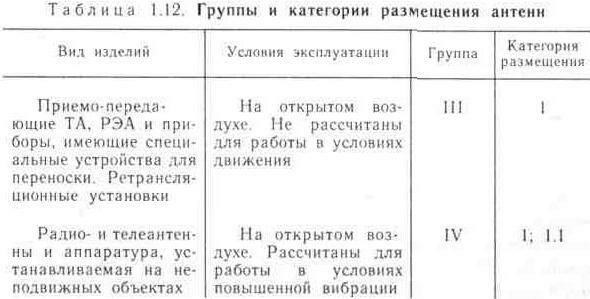

    Условия эксплуатации некоторых электротехнических изделий приведены в табл. 1.12.

Нормированные значения внешних воздействующих нагрузок

    Антенные устройства, включая устройства согласования и механического привода для поворота антенн, производятся для районов с умеренным климатом (У), умеренно-холодным (УХЛ), тропическим влажным (ТВ), тропическим сухим (ТС), общеклиматическим (О), морским (М), тропическим морским (ТМ), общеклиматическим морским (ОМ) и всеклиматическим (В).

    Учитывая разбросанность садоводств по всей территории России — от северных до южных районов, знание о факторах внешнего воздействия поможет радиолюбителям правильно изготовить антенну при минимальных затратах.

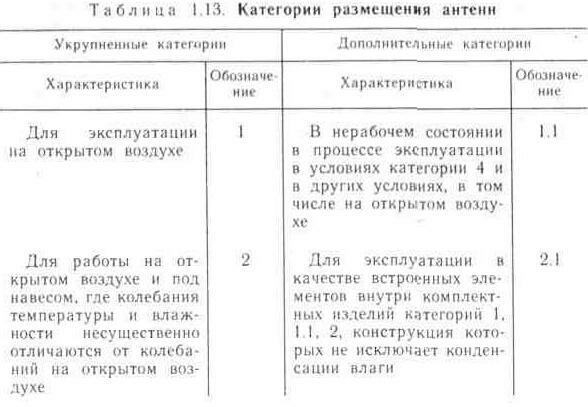

    Конструктивные использования антенн в зависимости от места установки подразделяются на категории размещения, которые указаны в табл. 1.13.

Нормированные значения внешних воздействующих нагрузок

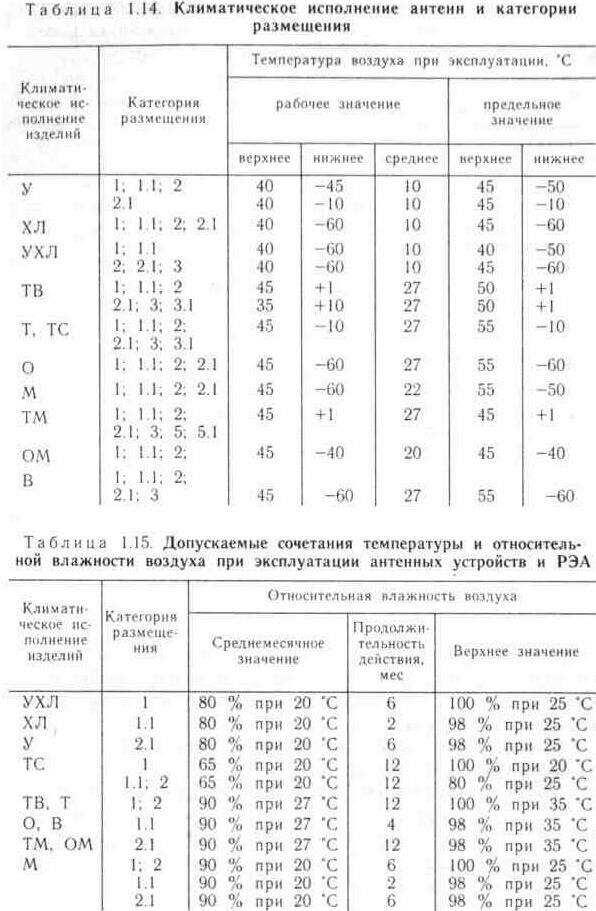

    Важное значение при эксплуатации антенн и ее узлов имеет температура окружающей среды, нормированные значения которой приведены в табл. 1.14.

    Большинство антенн могут устойчиво работать при повышенной относительной влажности воздуха, которая не должна превышать предельных величин. В зависимости от исполнения изделия и категории его размещения в табл. 1.15 даются нормированные значения относительной влажности воздуха.

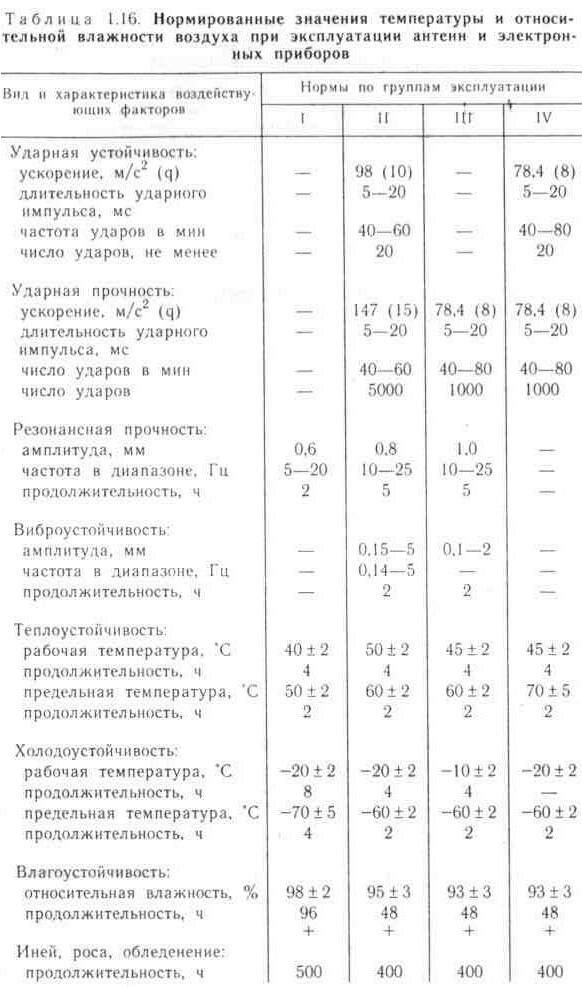

    Нормы внешних воздействующих факторов при эксплуатации ТА даны в табл. 1.16.

    Мастерам-радиолюбителям при изготовлении антенн любых типов необходимо учитывать все внешние воздействующие факторы и принимать соответствующие меры защиты. Наибольшую трудность при установке различных УСС представляет защита точек подключения коаксиального кабеля от воздействия внешней среды, так как приходится иметь дело с герметизацией объемной конструкции. Наилучшие результаты можно получить, если применить геометизацию эпоксидной смолой.

Нормированные значения внешних воздействующих нагрузок

Нормированные значения внешних воздействующих нагрузок
