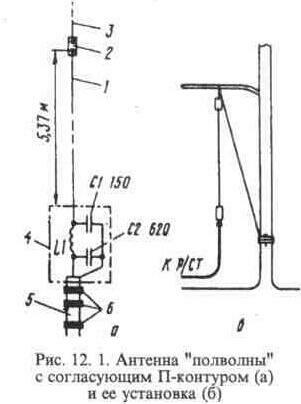

    Ю. Виноградов. Проволочные Си-Би антенны. Радио, 1996, 9, с. 9. Одна из самых распространенных в Си-Би антенн - запитываемый в пучности напряжения жесткий полуволновый вибратор - в "мягком" исполнении может быть использована в качестве базовой антенны быстрого развертывания (рис. 12.1, а). Здесь 1 - вибратор; 2 - изолятор; 3 - оттяжка; 4 -согласующее устройство; 5 - коаксиальный кабель; 6 - ферритовые кольца.

Проволочные и дисковая Си-Би антенны

    Вибратор изготавливают из монтажного провода МГВ или МГШВ сечением 0,5...1 мм^2, длиной 5,37 м. Изолятор 2 - пластинка стеклотекстолита толщиной 2...3 мм с двумя отверстиями: в одном крепится верхний конец вибратора, в другом - оттяжка 3 - капроновый шнур или толстая леска.

    Высокое сопротивление антенны (0,8...1 кОм) согласуют с 50-омным коаксиальным кабелем П-контуром C1L1C2. Его бескаркасная катушка L1, имеющая внутренний диаметр 8 и длину 19 мм, содержит 9 витков провода ПЭВ-2 1,6. Конденсаторы С1 и С2 -типа КСО.

    Коаксиальный кабель 5 - любой 50-омный, например, РК50-2-16. Его длину рекомендуется взять кратной lк=L/(2*e^0.5) где е - диэлектрическая постоянная изоляции кабеля. Для сплошного полиэтилена e^0.5= 1,52 и, соответственно, для L= 10,95 м (канал 40 сетки С в Си-Би) lк =10,95/2 1,52=3,60 м. Линия связи длиной 7,20 или 10,80 м бывает, как правило, вполне достаточной.

    На конец кабеля, подключаемого к П-контуру, рекомендуется надеть 5...10 ферритовых колец, они будут препятствовать "затеканию" ВЧ тока на его оплетку. Магнитная проницаемость колец некритична - n=50...2000

    Антенну устанавливают вертикально, перебросив оттяжку, например, через сук дерева (рис. 12.1, б). Рекомендуемая высота подвеса (по изолятору 2) - 11 м.

    Антенна имеет вертикальную поляризацию и круговую (если ее опора непроводящая) диаграмму направленности. Полоса пропускания,- не менее 400 кГц (по КСВ
