Для согласования входного сопротивления антенны с волновым сопротивлением фидерной линии в большинстве случаев требуются трансформирующие или симметрирующие элементы. Они изображены на рис. 11.27 Например для согласования отдельной симметричной полуволновой антенны, выполненной в виде петлевого вибратора, входное сопротивление которого около 300 Ом, с 75-омным коаксиальным кабелем применяется так называемое U-колено рис. 11.27,а. Это симметрирующее и трансформирующее устройство. Коэффициент трансформации равен 4. Длина U-колена равна L/2хК, где К=1/e^0.5 , где диэлектрическая постоянная e=2,3 (полиэтилен) ,из которого сделана изоляция коаксиального кабеля. Например, для частоты 145 Мгц длина U-колена равна 0,680 м. Для симметрирования полуволнового вибратора на УКВ диапазонах можно рекомендовать симметрирующий "стакан" рис. 11.27,6. На KB диапазонах симметрирование в широкой полосе частот можно осуществить с помощью ферритового кольца типа 1000НН. Намоткой коаксиального кабеля на ферритовое кольцо создается большое индуктивное сопротивление, как бы включенное во внешнюю оплетку кабеля (рис. 11.27,в). Габариты ферритового кольца зависят от диаметра кабеля и мощности передатчика. Еще один симметрирующий элемент показан на рис. 11.27,г. На коаксиальный кабель нанизываются ферритовые кольца 1000НН или 2000НН. Их количество также зависит от мощности, подводимой к антенне. Например, при мощности 100 Вт их число должно быть 20-25 штук.

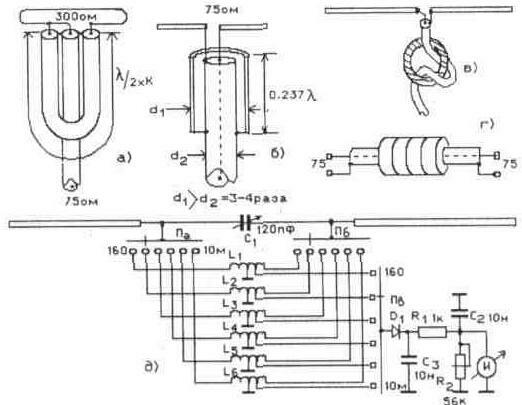

Рис. 11.27. Симметрирующие элементы антенн
