Антенны промышленного изготовления

    Некоторые заводы нашей промышленности выпускают телевизионные антенны коллективного и индивидуального пользования. Телевизионные антенны коллективного пользования в розничную продажу не поступают, а продаются оптом предприятиям, которые занимаются установкой этих антенн на крышах зданий жилого и общественного фонда, а также монтажом антенных распределительных систем. Заявки на установку коллективных антенн подаются владельцам зданий. Коллективные антенны устанавливают только в зоне уверенного приема телевизионной передачи. В зависимости от напряженности поля в точке приема и от числа абонентов коллективной антенны ее комплектуют специальным усилительным устройством для того, чтобы обеспечить достаточно высокий уровень напряжения сигнала в магистрали, к которой подключены абонентские отводы. Это необходимо в связи с тем, что во избежание взаимных помех между телевизионными приемниками каждый абонентский отвод должен иметь слабую связь с магистралью коллективной антенны. Конструкции коллективных антенн могут быть рассчитаны на прием одной или нескольких программ в зависимости от того, сколько программ можно принимать в данной местности.

    Телевизионные антенны индивидуального пользования поступают в розничную продажу в магазины радиотоваров или культтоваров. Там же можно приобрести коаксиальный кабель. В комплект наружной индивидуальной антенны обязательно входят руководство по эксплуатации и описание антенны с инструкцией по ее монтажу, включающее порядок сборки, установки и ориентирования антенны, рекомендации по срокам профилактических осмотров и ремонтов, а также указания по безопасности. В комплект может также входить опора (мачта) для установки антенны на крыше здания и коаксиальный кабель с номинальным значением волнового сопротивления 75 Ом длиной 15... 25 м.

    Наружные антенны коллективного и индивидуального пользования выпускают в соответствии с действующим стандартом ГОСТ 11289-80 "Антенны телевизионные приемные. Типы, основные параметры и общие технические требования". Условное обозначение всех антенн начинается с букв AT - антенна телевизионная. В обозначении наружных антенн третья буква указывает назначение антенны: К - коллективная или И - индивидуальная. Четвертая буква указывает исполнение антенны: Г - для горизонтальной поляризации сигнала или В - для вертикальной поляризации. Если в обозначение входят буквы Г(В), это означает, что данная антенна пригодна для приема сигнала как с горизонтальной поляризацией, так и с вертикальной, если ее повернуть при установке на 90° относительно указанного в инструкции положения. Иногда в инструкции приводится рисунок, показывающий, как должна быть установлена такая антенна при той или другой поляризации. Далее через тире следует группа цифр: первая цифра указывает тип антенны, вторая - категорию сложности условий приема, третья - номер частотного канала, в полосе которого работает антенна, четвертая -порядковый номер разработки. Антенны подразделяют на 7 типов в зависимости от числа принимаемых радиоканалов или диапазонов частот:

    1 - одноканальные антенны, работающие в полосе частот одного телевизионного канала, расположенного в I, II или III диапазоне частот; 2 - многоканальные антенны, работающие в полосах частот двух или нескольких каналов; 3 - широкополосные антенны, работающие в I и II диапазонах частот; 4 - широкополосные антенны, работающие в III диапазоне частот; 5 - широкополосные антенны, работающие в IV и IV диапазонах частот; 6 - широкополосные антенны, работающие в I-III диапазонах частот; 7 - широкополосные антенны, работающие во всех диапазонах. Условия приема делятся на три категории сложности: 1 -наиболее легкая, 2 - средней степени сложности и 3 - наиболее сложная. Конструкция и электрические параметры антенны соответствуют степени сложности приема. ГОСТ регламентирует значения коэффициента усиления и КЗД для каждого типа антенны и для каждой категории приема раздельно для коллективных и индивидуальных антенн. Требования к индивидуальным антеннам ниже, значения коэффициента усиления для индивидуальных антенн категории приема 1 не нормированы. Согласно этим требованиям наибольшим усилением должны обладать индивидуальные антенны типа 1 для категории приема 3: в диапазонах I и II - не менее 6, 5 дБ, в диапазоне III - не менее 9, 5 дБ.

    В связи с тем, что индивидуальные телевизионные антенны промышленного изготовления обладают сравнительно небольшим коэффициентом усиления, их можно использовать только в зоне прямой видимости, но не далее чем на расстоянии, составляющем примерно 70 % расстояния, соответствующего границе прямой видимости. Для уверенного приема телевизионных передач в дальней части зоны прямой видимости и в зоне полутени антенны промышленного изготовления непригодны из-за недостаточного коэффициента усиления. В этих условиях любители дальнего приема телевидения используют самодельные антенны с повышенным коэффициентом усиления.

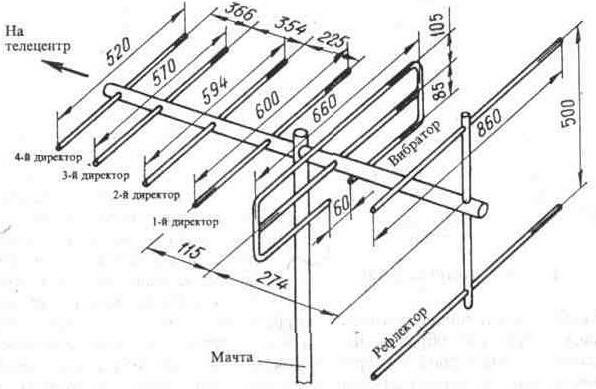

    Рассмотрим еще одну антенну промышленного изготовления, которая была разработана до введения ГОСТ 11289-80, поэтому ее обозначение отличается от установленного этим стандартом, - АТВК-7/6-12 (антенна телевизионная "Волновой канал" семиэлементная, рассчитанная на прием передач в диапазоне 6-12-го каналов). Внешний вид антенны и ее размеры показаны на рис. 4. 13. Антенна содержит широкополосный петлевой

Антенны промышленного изготовления
Рис. 4.13. Антенна типа АТВК-7/6-12

    вибратор из трех параллельных трубок, рефлектор и четыре директора. Конструкция вибратора расширяет полосу пропускания антенны, а также увеличивает ее входное сопротивление, что благотворно сказывается на согласовании антенны с фидером. Сдвоенный рефлектор значительно увеличивает КЗД антенны. Фидер подключается к концам вибратора с помощью симметрирующей петли длиной 480 мм. Коэффициент усиления этой антенны во всем диапазоне частот оказывается не менее 8 дБ, неравномерность коэффициента усиления по диапазону не превышает 1, 6 дБ. Коэффициент защитного действия антенны не менее 30 дБ. Согласование антенны с фидером характеризуется коэффициентом бегущей волны в фидере, который находится в пределах 0, 7... 0, 8, что соответствует передаче мощности сигнала, принятого антенной, в фидер не менее 97 %. Антенну АТВК-7/6-12 широко используют в качестве коллективной в тех случаях, когда имеется возможность приема нескольких телевизионных программ, которые передаются в диапазоне III, т. е. на каналах с шестого по двенадцатый. Антенну можно также использовать и в качестве индивидуальной в аналогичных условиях приема.

Антенны промышленного изготовления

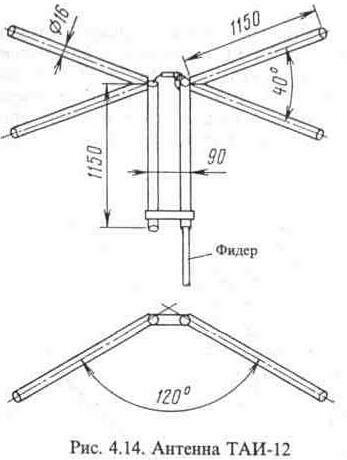

    Наконец, необходимо рассмотреть широкополосную 12-канальную антенну ТАИ-12, показанную на рис. 4. 14, которая представляет собой веерный вибратор с симметрирующим коротко замкнутым мостиком. Плечи вибратора образованы парами металлических трубок, расположенных одна относительно другой под углом 40°. Если бы оба плеча вибратора лежали в одной плоскости, антенна принимала бы сигналы с двух противоположных направлений, перпендикулярных плоскости антенны. Кроме того, из-за того, что полная длина вибратора на 6-12 каналах превышает длину волны этих каналов, происходило бы раздвоение главного лепестка диаграммы направленности с образованием боковых лепестков. Это привело бы к ослаблению сигнала, поступающего с главного направления, и к увеличению помех с других направлений. Для устранения этих явлений плечи веерного вибратора поворачиваются в направлении на передатчик так, чтобы при виде сверху они образовали угол в 120°. Фидер из 75-омного кабеля заводится внутрь одной из трубок мостика и подключается к точкам питания вибратора через трансформатор, выполненный из отрезка коаксиального кабеля с волновым сопротивлением 92 Ома длиной 700 мм для улучшения согласования. В нижней части трубки мостика замыкаются между собой металлической перемычкой, передвигая которую, добиваются лучшего приема.

    На каналах с первого по пятый веерный вибратор аналогичен простейшему полуволновому вибратору, а на каналах с шестого по двенадцатый его коэффициент усиления составляет около 1, 5 дБ.

    Простота конструкции антенны ТАИ-12 допускает ее изготовление самостоятельно. Трубки веерного вибратора и мостика с наружным диаметром в пределах от 15 до 20 мм могут быть из любого металла, но предпочтительнее использовать медь или латунь, которые легче подвергаются пайке. Антенна устанавливается на деревянной или металлической мачте и крепится к ней за правую трубку мостика хомутиками. При этом мачта не должна находиться между трубками мостика. Самодельную антенну можно выполнить без трансформатора: 75-омный кабель фидера пропускается внутри правой трубки мостика доверху, где оплетка кабеля припаивается к правой трубке мостика, а центральная жила - к левой.
