Устройства элементного обогрева почвы и воздуха различают по конструктивному выполнению нагревательных элементов, их размещению, значению питающего напряжения и пр. Нагревательными элементами служат нагревательные провода и кабели, а также стальной неизолированный провод.

При почвенном обогреве нагревательные элементы располагают следующими способами: в асбоцементных или гончарных трубах диаметром 50— 150 мм, уложенных в песке под питательным слоем почвы (рис. 13, а); непосредственно в слое песка под почвой; в асфальтобетонных монолите или блоках под почвой.

Для обогрева воздуха нагревательные элементы подвешивают на строительных конструкциях сооружений защищенного грунта (непосредственно или в асбоцементных трубах диаметром 50—75 мм (рис. 13, а). К нагревательным элементам подводят напряжение 380/220 В или пониженное 24—17 В.

Нагревательные элементы, проложенные в трубах, защищены от влаги и механических повреждений, их легко ремонтировать и безопасно обслуживать; кроме того, при таком расположении выравнивается температура почвы. Основной недостаток — большой расход труб.

Обогреватели, выполненные в виде асфальтобетонного монолита или асфальтобетонньк либо асфальтокерамзитобетонных плит, имеют большую аккумуляционную способность, равномерно нагревают почву, электробезопасны. Устройство

Рис.13.

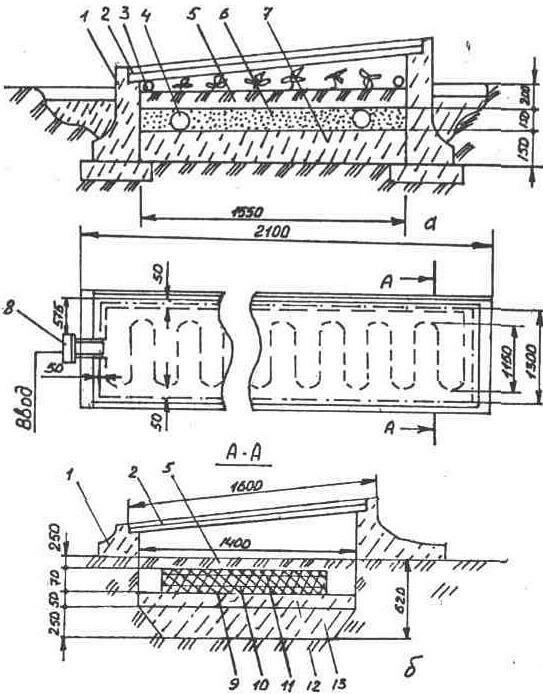

Устройство электрообогреваемого парника:

а - ТЭНами; б -с помощью асфальтобетонного монолита; 1 - патрубки; 2 - рама; 3, 4 - элементы воздушного и почвенного обогрева; 5 - почва; 6 - песок; 7 - шлак; 8 - коробка выводов; 9 - асфальтобетонный монолит; 10 - нагревательный элемент; 11 - защитная сетка-экран; 12 - гравий; 13 - грунт

парника со сплошным асфальтобетонным покрытием нагревательного элемента показано на рисунке 13, 6. На грунт насыпают слой шлака, затем песка, на который укладывают асфальтобетон (88% песка, 12% битума). Нагревательный провод или стальную неизолированную проволоку укладывают зигзагообразно и заливают асфальтобетоном, что обеспечивает хорошую электрическую изоляцию. Для питания нагревателя используют напряжение 380/220 В или пониженное.
