Электрообогреваемые полы состоят из нагревательных проводов, уложенных зигзагообразно с требуемым шагом в слое бетона (рис. 12, а). Экранирующую сетку присоединяют к контуру выравнивания потенциала не менее чем в двух местах.

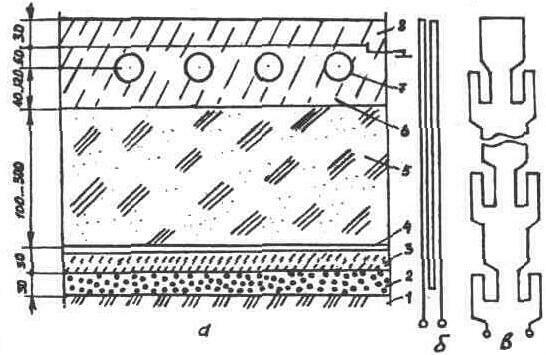

Рис.12.

Электрообогреваемый пол:

а — схематический разрез; б, в — способы укладки нагревательного провода; 1 — утрамбованный грунт; 2 ~щебень; 3, 6 — бетон, 4, 5 — гидро- и теплоизоляция, 7 — нагревательный провод; 8 — экранирующая сетка

Выходные концы нагревательного элемента протягивают в трубы и подключают к распределительным коробкам. Напряжение питания изолированных нагревательных элементов 220 В; к неизолированным проводам подводят пониженное напряжение через трансформатор.

При применении нагревательного провода ПНВСВ упрощается конструктивная схема бетонного пола, так как не нужна экранирующая сетка. Начиная рассчитывать нагревательные элементы, определяют конфигурацию и площадь обогреваемого участка пола. Если температура поверхности пола должна быть равномерной, провода укладывают с постоянным шагом (рис. 12, б). При необходимости дифференцировать температуру (например, в свиноматочнике) в зависимости от возраста животных принимают переменный шаг укладки (рис. 12, в): больший на площадке для свиноматки, меньший в месте размещения поросят. Рекомендуемые параметры для расчета электрообогреваемых полов приведены в таблице 12.

Таблица 12. Рекомендуемые параметры для расчета электрообогреваемых полов

Вид животных	Рекомендуемая температура пола,°С	Поверхностный тепловой поток, Вт/м^2	Удельная обогреваемая площадь пола, м^2 /гол.	Рекомендуемый шаг укладки нагревательного провода,м
Цыплята	35-40	150-300	0,015-0,08	0,05-0,1
Поросята	25-30	100-200	1-1,5*	0,1-0,15
Свиньи на откорме	18-20	80-150	2, 25	0,15-0,2
Телята	20-24	100-150	1. 5	0,1-0,15
Коровы, больные маститом или артритом)	26-29	150-200		0,15-0,2

* На приплод
