Электропаяльники разделяют на бытовые (напряжение питания преимущественно 220 В) и промышленные (напряжение питания не выше 42 В), непрерывного и периодического нагрева.

Электропаяльник непрерывного нагрева имеет массивный паяльный стержень, аккумулирующий теплоту и отдающий ее в процессе пайки деталям. Нагревательная спираль намотана на металлическую трубку, изолированную слоем слюдопласта.

Электропаяльник периодического нагрева (рис. 19) благодаря малой массе паяльного стержня нагревается до рабочей температуры за несколько секунд. Паяльный стержень выполнен в виде петли из толстой проволоки, которую включают в разрыв короткозамкнутой обмотки трансформатора, размещенного в корпусе паяльника.

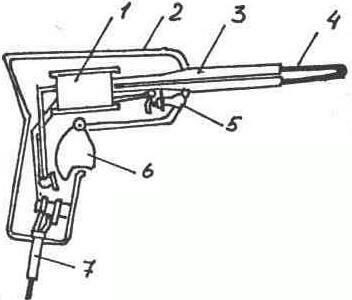

Рис. 19.

Электропаяльник:

1 — трансформатор;

2 - корпус; 3 - шина;

4 — паяльный стержень; 5 — сигнальная лампа; 6 — выключатель; 7 — соединительный шнур

По конструкции корпуса различают пистолетные, торцевые и молотковые электропаяльники. Молотковый предназначен для пайки массивных деталей, масса его стержня 1 кг.

По назначению и мощности паяльники подразделяют на радиомонтажные маломощные (10—26 кВт), электротехнические средней мощности (40— 65 кВт) и медницкие мощные (100 Вт и выше). Электроприборы для сваривания полиэтиленовой пленки бывают периодического и непрерывного действия.

Прибор «Молния-1» периодического действия состоит из понижающего трансформатора, к вторичной цепи которого подключена нагревающая нихромовая лента, и ручки-рычага с подушкой из губчатой резины. Оба элемента защищены фторопластовой пленкой. Между ними зажимают свариваемую пленку.

Прибор «Молния-2» непрерывного действия представляет собой ручку с размещенной на ней спиралью. На конце шарнирно закреплен полозок, нагревающийся от спирали и сваривающий пленку.
