Питание описанных переговорных устройств осуществляется от сети переменного тока. Однако иногда возникает необходимость обеспечить связь и в неэлектрифицированной местности или предусмотреть резервное питание при пропадании напряжения в сети. Постоянные напряжения +5 и +20 В могут обеспечить батареи гальванических элементов или аккумуляторов. Для получения переменного напряжения 40 В потребуется специальный преобразователь. Анализ возможных схемотехнических решений показывает, что постоянные напряжения +5 и +20 В целесообразно получать с помощью преобразователя.

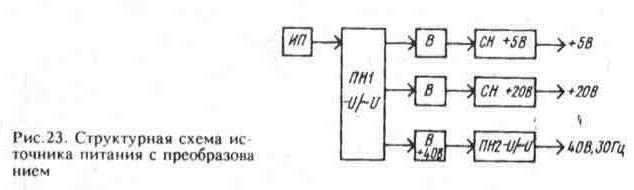

Структурная схема такого источника питания приведена на рис. 23. Постоянное напряжение от вторичного источника питания ИП поступает на вход преобразователя напряжения ПН1. На его выходе действуют требуемые напряжения высокой частоты, которые далее поступают на выпрямители В. С выходов выпрямителей напряжения подаются на входы стабилизаторов напряжения СН, а с их выходов снимаются стабилизированные напряжения +5 и +20 В. С выхода вы-

прямителя В напряжение +40 В подастся на вход преобразователя напряжения ПН2, а с его выхода снимают переменное напряжение.

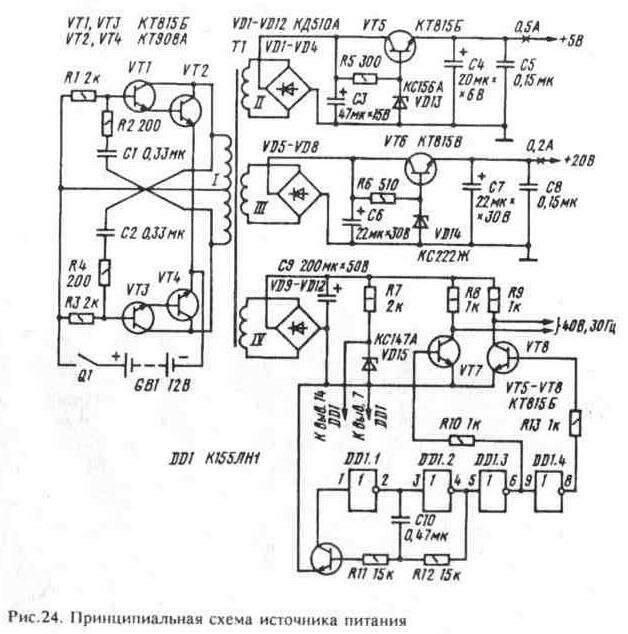

Принципиальная схема подобного источника питания переговорного устройства приведена на рис. 24. Источником питания преобразователя служит аккумуляторная батарея GB1. Первый преобразователь напряжения выполнен по схеме автоколебательного симметричного мультивибратора на транзисторах VT1—VT4 и трансформаторе Т1. Частота преобразования составляет 20...30 кГц. Выпрямители выполнены на диодах VD1—VD12. Схемы стабилизаторов напряжений +5 и +20 В идентичны и представляют собой соче-

тание параметрического стабилизатора с эмиттерным повторителем. В цепи постоянного напряжения 40 В стабилизатор напряжения используется только для получения напряжения +5 В, а напряжение +40 В не стабилизируется. Второй преобразователь напряжения выполнен на микросхеме DD1 и транзисторах VT7, VT8. На логических элементах DD1.1, DD1.2 собран генератор прямоугольных импульсов частотой 30...40 Гц. Форма импульсов соответствует "меандру", т.е. длительности высокого и низкого уровней в импульсной последовательности одинаковы. На транзисторах VT7 и VT8 выполнены ключевые усилители, работающие в противофазе. Таким образом, с коллекторов транзисторов снимается переменное напряжение, необходимое для питания звонков телефонных аппаратов. Максимальный отдаваемый в нагрузку ток зависит в основном от номиналов резисторов R8 и R9. Трансформатор Т 1 выполнен на ферритовом кольцевом магнитопроводе МЗ000НМ типоразмера К28х16х9. Его

обмотка I содержит 20 витков провода ПЭВ-2 0,8 с отводом от средней точки, обмотка II — 7 витков провода ПЭВ-2 0,51, обмотка III — 25 витков провода ПЭВ-2 0,31, обмотка IV — 35 витков провода ПЭВ-2 0,31. Диоды VD1—VD12 — высокочастотные, рассчитаны для работы на частоте нс менее 30 кГц. Кроме указанных на схеме можно использовать диоды КД212, КД213, КД509А, диодные сборки КДС628А. Транзисторы VT1, VT3, VT5-VT8 могут быть серий КТ608, КТ630, КТ801, КТ815, КТ817, a VT2 и VT4 - КТ805, КТ908 с любыми буквенными индексами. Оксидные конденсаторы — типов К53-1, К53-4, ЭТО или К52-1, хорошо работающие на высоких частотах, но можно также использовать К50-6, К50-16. Остальные конденсаторы — KJIC, K10-7B, КМ-5.

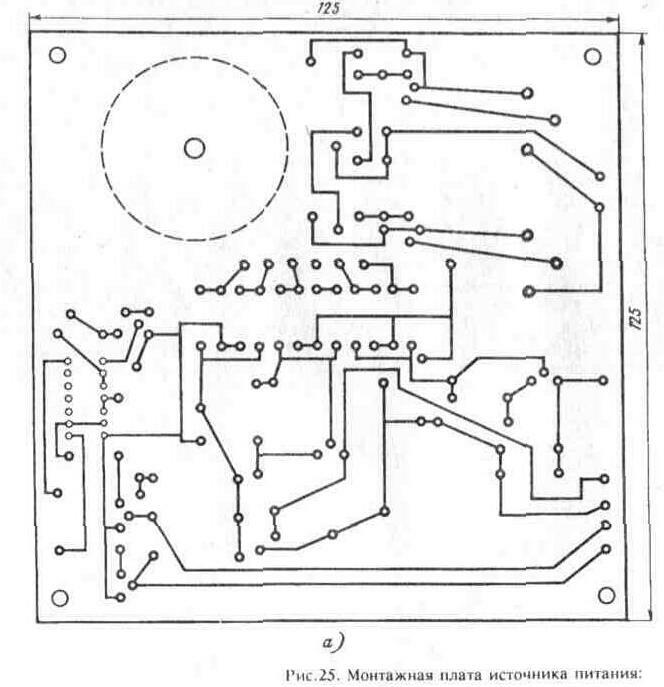

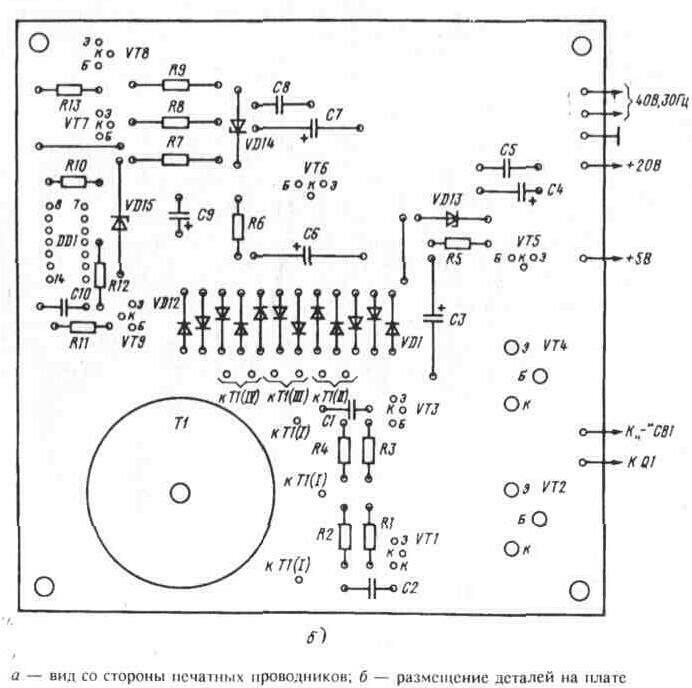

Источник питания собран на печатной плате (рис. 25). Транзисторы VT5 и VT6 установлены на теплоотводах площадью 20...30 см- соответствующей токам стабилизаторов, указанным на схеме.

Но описанные переговорные устройства потребляют значительно меньшие токи. Тем не менее целесообразно предусмотреть возможность использования данного источника питания для совместной работы с другими, более сложными устройствами телефонной связи.

Блок питания в режиме холостого хода потребляет от батареи GB1 ток 0,3.-.0,5 А. Переговорное устройство должно быть включено постоянно, отчего аккумуляторная батарея может быстро разрядиться. Чтобы этого нс произошло, надо поступить следующим образом:

для питания разговорных цепей телефонных аппаратов использовать напряжение непосредственно батарей 12 В (ранее было 20 В), а напряжение +5 В получать с помощью простейшего стабилизатора. Таким образом, от высокочастотного преобразователя будет использоваться только напряжение для питания вызывных цепей аппаратов 40 В. В этом случае нет необходимости, чтобы преобразователь был включен постоянно: он должен включаться только тогда, когда потребуется переменное вызывное напряжение. Для этого взамен выключателя питания Q1 следует включить соответствующие контакты реле или переключателей. Так, для переговорного устройства, собранного по схеме на рис. 18, это могут быть нормально разомкнутые контакты реле К4 (вторая группа). Аналогично можно реализовать включение преобразователя для первого и второго вариантов переговорного устройства.

Снижение напряжения питания разговорных цепей с 20 до 12 В несколько уменьшит громкость разговора. Кроме того, придется использовать реле с напряжением срабатывания не более 10...12 В.
